转载丨住建部公布自主创新装配式建筑数字化设计软件经验做法

责任编辑：发布时间：2023-11-28 浏览次数：1533

转载丨住建部公布自主创新装配式建筑数字化设计软件经验做法

时间：2022-03-21 来源：住建部，预制建筑网整理编辑转载分享：

经企业申报、地方推荐、专家评审，住房和城乡建设部确定并发布第一批124个智能建造新技术新产品创新服务典型案例。

经企业申报、地方推荐、专家评审，住房和城乡建设部确定并发布第一批124个智能建造新技术新产品创新服务典型案例。目的在于总结推广智能建造可复制经验做法，指导各地住房和城乡建设主管部门及企业全面分析、科学选用智能建造技术和产品。此次发布的典型案例中，有20项自主创新数字化设计软件创新服务案例，29项部品部件智能生产线创新服务案例，42项智慧施工管理系统创新服务案例，20项建筑产业互联网平台创新服务案例、13项建筑机器人等智能建造设备创新服务案例。现分批次针对124个智能建造新技术新产品创新服务典型案例做详细介绍，本期为自主创新数字化设计软件创新服务案例（四）：

1、中国建设科技集团工程项目协同设计与全过程管理平台

2、中机六院数字化协同设计平台

3、华智三维与二维协同设计平台

4、“天磁”BIM模型轻量化软件在协同设计中的应用

5、建筑工程结构BIM设计数字化云平台（EasyBIM-S）在成都天府新区独角兽岛启动区项目的应用

华智三维与二维协同设计平台

01

案例简介

华智三维与二维协同设计平台是广州华森建筑与工程设计顾问有限公司（以下简称：广州华森）与深圳bbin宝盈集团科技有限公司，结合自身多年BIM正向设计技术储备与成熟的二维协同技术研发的新一代数字协同软件产品，其核心理念是对设计业务传统工具信息进行数据结构化，给予与BIM技术相应的协同基础，将CAD图纸与模型各视图进行智能挂接，解决了专业间三维二维软件之间的数据协同、三维软件二维加工效率低下、数据库集中管控、统一设计标准、数据提取与分析等一系列信息化问题。自2017年开发至今，平台已经完全覆盖广州华森所有人员与项目，并推广至众多外部设计组织应用，在沟通效率、质量提升、数据分析等方面已有一定成效，并取得2020年广东省工程勘察设计行业协会科学技术奖一等奖。

02

案例应用场景和技术产品特点

（一）技术方案要点

由于建筑行业正处于传统二维非结构化图形设计与BIM三维结构化对象设计的变革过程中，这个过程中必然同时存在两种业务形态的数据。如何利用软件平台及植入其中的相关规则要求，使得传统与创新之间的数据互通，顺利进行业务生产是研发华智三维与二维协同设计平台的首要任务。为解决这一问题，平台采用的技术方案顺利获得对CAD二维数据“楼层”的信息进行一次结构化处理定义后，与BIM三维模型“楼层”视图进行相互挂接引用，并在其数据交互过程中，把不兼容、需要映射的数据利用计算机代替人工进行批量高速处理，实现CAD与BIM软件之间的数据打通，充分发挥各自优势与特点，设计师根据项目情况灵活控制其业务比重，实现传统与信息化之间的平滑过渡，更有利于新技术的推广普及。

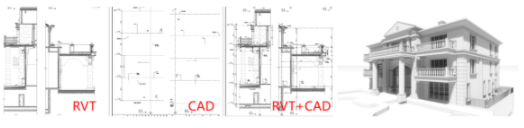

图1 CAD二维注释融合BIM三维视图投影制图

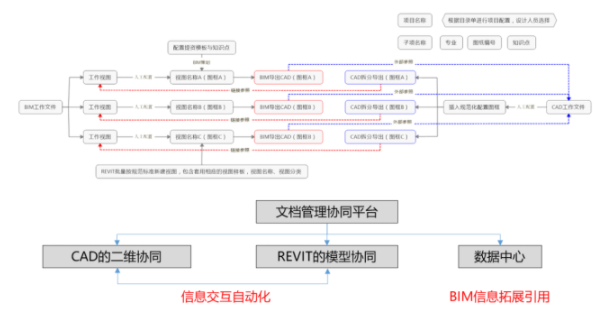

图2 二三维互链技术原理图

（二）关键核心技术和创新点

平台专注于数据在生产过程中的应用而不是一般同类技术仅注重成果数据的应用，顺利获得对常用设计软件包括BIM与传统CAD数据格式的拆解与分析，实现自主可控的业务数据重构，在此过程中除了使数据无缝对接外，还融合了一定的智能化业务逻辑，拓展了设计业务的数字化应用。

本平台能同时兼容传统二维图纸与三维模型，并打通两者之间的数据交互实现专业内与专业间的协同设计，并且引入对象结构化与参数模块概念后，结合知识资源库管理对象，实现构件级的对象协同，与传统文档之间共享与引用相比上升一个维度，具有更高效与精细化的特点。由于该平台主要服务于设计过程而不是成果，信息的输入、修改、归档全过程均在线上留有痕迹，所以能顺利获得更丰富的技术手段保证标准统一、成本下降、信息的录入输出权责一致，为成果端应用给予高质量的BIM数据模型。

图3 二三维互链数据交互技术难点突破

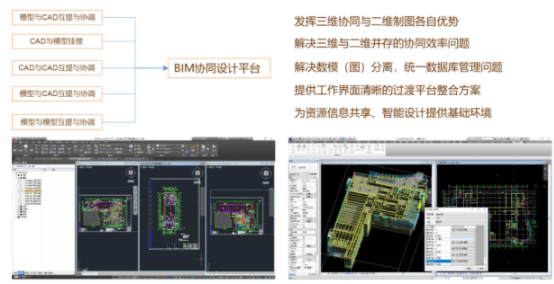

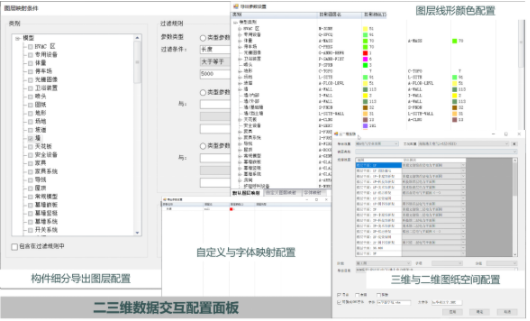

图4 二三维互链数据交互功能

（三）产品特点

１.实现三维与二维设计成果的互链。本平台的成果应用主要是建立在BIM三维设计体系的基础上，但基于现阶段行业普及程度与技术条件，二维传统业务还将长期伴随存在，需要以开放性的创新思维整合三维与二维之间的关系而不是把两者对立，满足这一规则需要寻找两者之间数据对接的合理交互点，并搭建一条桥梁，让二维和三维软件发挥各自擅长的地方，例如在三维里搭建设计对象模型，在二维里标注仅用于人工解读的图面信息，实现二维图纸和三维模型相互联动，用合理的成本完成设计项目。

为此，平台创新地采用对二维图纸的楼层结构化与三维模型视图之间的楼层剖切视图作为二三维互链的数据接口，批量预处理二三维软件之间数据交换的人工操作，实现一键更新相互数据，并顺利获得技术手段保证两者的“互补”性质，避免出现信息重复带来的歧义，从而解决“图模一致性”的行业痛点。顺利获得华智三维与二维协同设计平台整合使CAD变成类似BIM的一个“子功能面板”，专门负责三维软件不擅长的二维绘制及内容补充。在使用协同系统后，二维、三维设计能形成一个闭环，信息实现互通，最终形成一套完整的三维正向设计的流程。

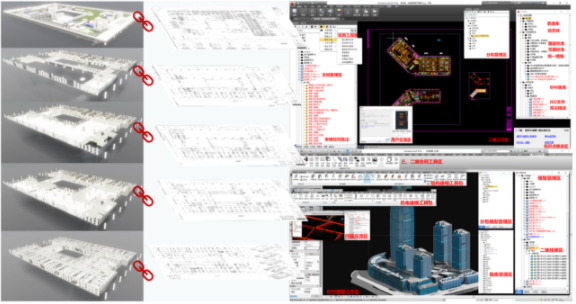

图5 基于同一个文档管理架构下的二三维联动协同

２.采用动态标签分类法管理知识资源。对于传统知识资源库的管理办法，均采用类似文件夹模式，按某一特点专业知识体系进行系统分类，具有固定的单一维度从属顺序。该分类方式存在两个主要问题，不能同时满足不同专业不同业务场景的用户需求，也不能完全表达创建者对内容属性的认知；所以平台引入互联网平台常采用的动态标签分类法，解决传统分类带来的局限性。

动态标签分类法能根据专业范围、业务场景进行智能切换的动态分类，满足设计对象的多维度分类，随着业务应用迭代过程中，不断补充未曾考虑完善的信息标签，能更丰富精确地区分对象身份，从而让计算机取得识别对象的“智能”效果，只要把不同标签对象利用逻辑公式挂接对应，便能实现平台对知识的精准推送，批量自动处理等信息化应用。

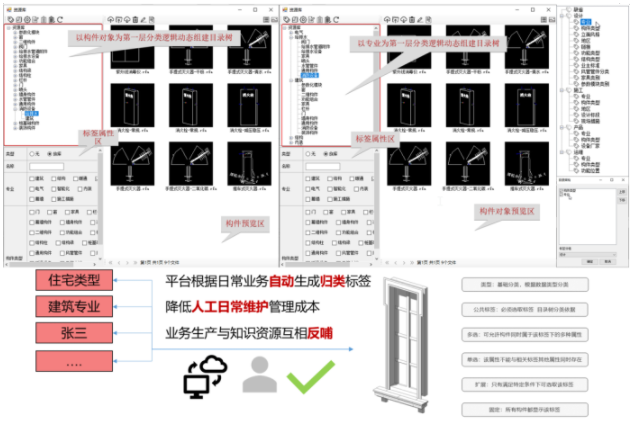

图6 动态标签分类资源库

（四）应用场景

对于设计企业，可使用华智三维与二维协同设计平台作为企业生产业务平台，根据其企业特点定制其BIM标准与资源封装于平台内，逐步顺利获得“实时模型审核-二三维互补-完全BIM正向设计”三个阶段实践，从传统二维平稳过渡至三维BIM正向设计。可顺利获得平台对全业务过程数据的线上管控，对数据、成果的痕迹监控，对数据的透析分析，有效精确追溯成果的权责与成本投入，让去中心化的设计院成为可能。

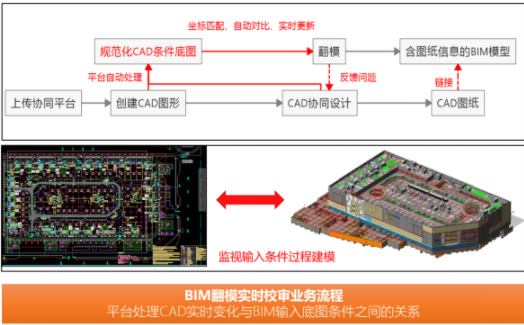

图7 实施模型校审应用场景

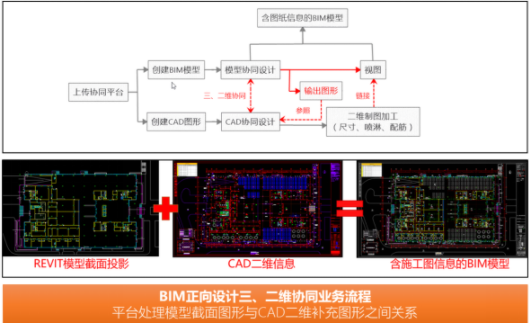

图8 二三维互补应用场景

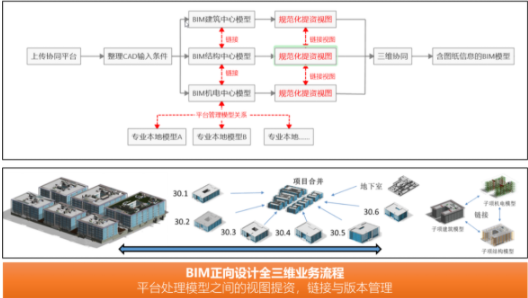

图9 全专业正向设计应用场景

（五）同类技术产品对比

关于协同对象，传统协同设计平台仅关注二维图纸文档的存储版本管控，并未穿透文档对其中内容与数据进行结构化，进行构件级与数据级的协同，华智三维与二维协同设计平台，在满足文档存储、版本控制、提资校审等基本功能前提下，加入了数据穿透、挂接、清洗、转换等功能，并同时支持三维BIM软件，使得二维与三维顺利获得数据级协同形成有机整体，打造广义的BIM概念，使得建筑工程设计信息化、数字化转型更加容易过渡与落地；在此协同设计平台的基础上，搭建与生产紧密结合的动态知识资源库，使得抓取与推送知识数据并赋予业务特征标签的技术路线更方便实用。平台产品是一款低门槛，可持续开展的数字化转型产品，比起市场大多数仅支持数据与交付成果的协同或平台产品，更具有较好的基层适应性与市场竞争力。
