效率工具推介 | 十分钟出门窗详图的效率工具 @ 新智建筑学堂

责任编辑：发布时间：2023-04-13 浏览次数：1339

以下文章来源于新智建筑学堂微信公众号，作者新智建筑学堂。

效率工具推介|十分钟出门窗详图的效率工具

文/张爱新

在2000年，跟楼梯详图同步开发的另一个CAD插件——门窗立面详图，采用了同样的逻辑：顺利获得简单图元（基线）生成复杂图元。自从有了这个插件，门窗详图我都是出图那天再画，因为只需要十分钟整个项目的门窗详图基本能画完。门窗详图更是我不愿意花时间画图的范畴，还是那句话，不单是为了减少时间，更多的原因是，这个工作太缺乏创造性。门窗详图是年轻设计师常画的内容，一般也不会从第一笔画起，也会先从历史项目找一个修改，同质类项目，尤其是住宅项目，相同相似门窗占比很高，所以花费的时间也不会太多，估计一两天也就完成了。但跟十分钟比，还是差别挺大。

那么，有了这个插件，平时做设计时，需要把单线画好，这是设计工作，几笔满足设计意图。早期的这个插件就是单线生成双线图，同步标注尺寸。然后执行一系列的开启扇命令。就是一个门窗立面不是一个命令完成，至少需要两个步骤。那么软件的迭代升级力量很强大。后来把单线生成双线的逻辑发生了变化，就是采用图框方式，就是每个门窗立面都有一个图框，本来bbin宝盈集团组织门窗立面图时，也是用一些小图框组织，小图框里有这个门窗的编号、洞口尺寸、开启面积、开启比等必要参数。

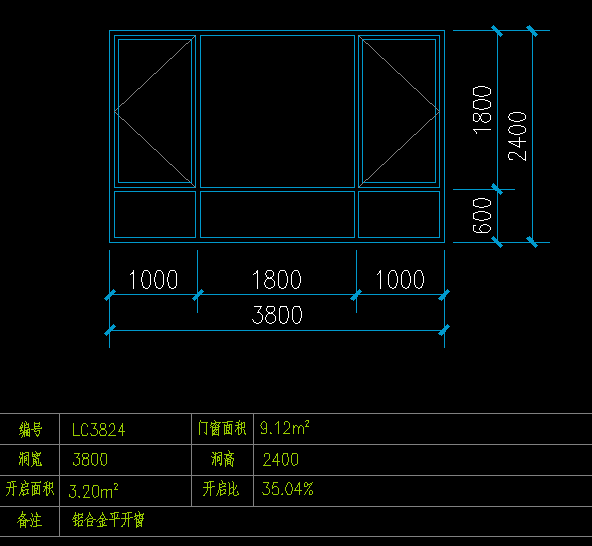

△门窗图框参数自动生成示意图

那么bbin宝盈集团利用这个表格就可以实现批量生成门窗框架，开启扇跟之前方式一样，每个需要单独生成，也很简单就是拉出一个矩形。最主要的是，门窗立面图框里的参数会自动生成。

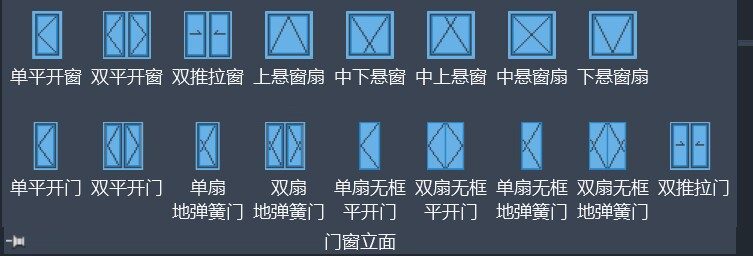

△门窗开启扇示意图

后来把利用动态块的参数能力，生成常规的门窗立面，会更快，但其灵活性会稍差，因为动态块是确定的形式，提前实行的。动态块尺寸可以随意调整，形式可以少量变换。同时门窗立面图框里的参数也能顺利获得动态块自动采集出来，也是批量操作的。bbin宝盈集团平时做的主要工作就是画单线和把动态块插到图中修改参数。出图前做批量操作就好。

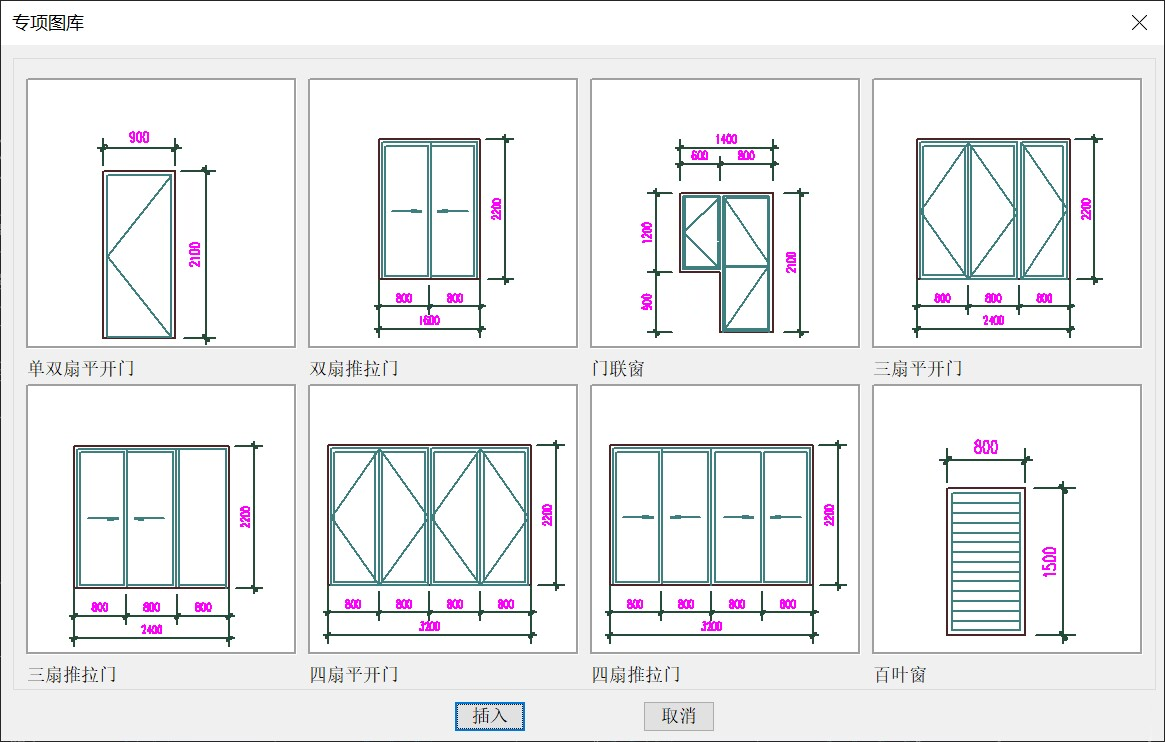

△动态图库示意图

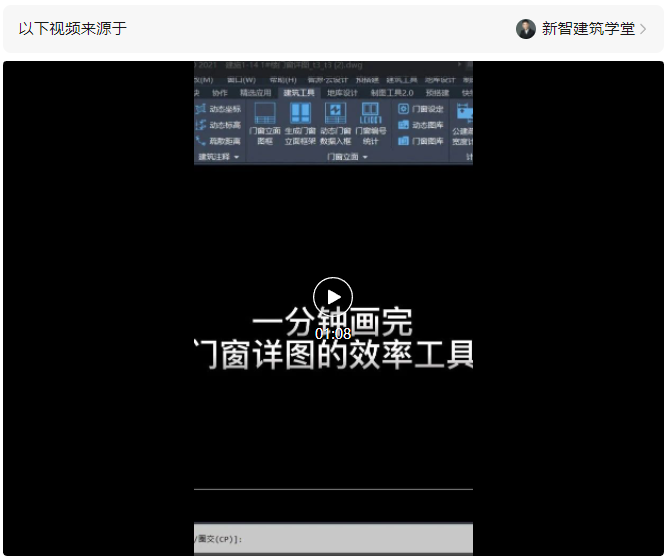

△门窗效率工具视频介绍（视频详情请前往公众号观看）

※效率工具插件联系方式※
